摘要：

一、簡介

限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低。最通俗的講，能在電路中起到阻抗的作用的東西，我們叫它電抗器。電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流。由于采用了電抗器，在發生短路時，電抗器上的電壓降較大，所以也起到了維持母線電壓水平的作用，使母線上的電壓波動較小，保證了非故障線路上的用戶電氣設備運行的穩定性。

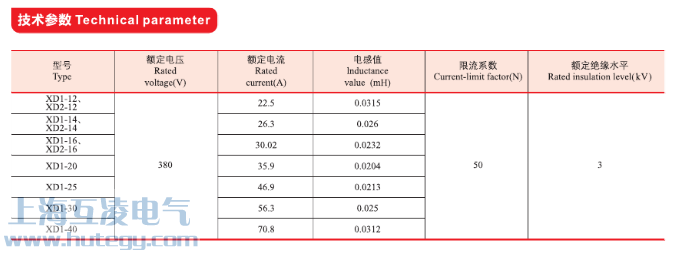

二、參數

三、外形尺寸圖

四、接線方式：

    XD1-12限流電抗器的接線方式：在每相電容器中串入一個電抗器就可以，X1、X2兩端可以任意互換?！?/p>

   限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低。　　

   電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。

   因此，為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流。

總結
