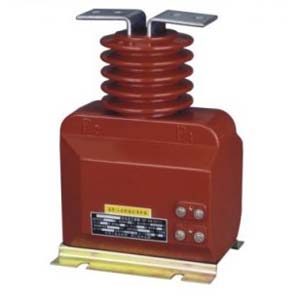

產品名稱：LQJ8-10Q電流互感器

型號：LQJ8-10Q

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

概述

LQJ8-10Q電流互感器是以環氧樹脂作主絕緣并加強外絕緣的電流互感器，供戶內頻率為50Hz，10kV電力系統作電流、電能測量及繼電保護用。

具有優良的絕緣性能和防潮能力是取代LQJ-10 半封閉型老產品的新一代產品

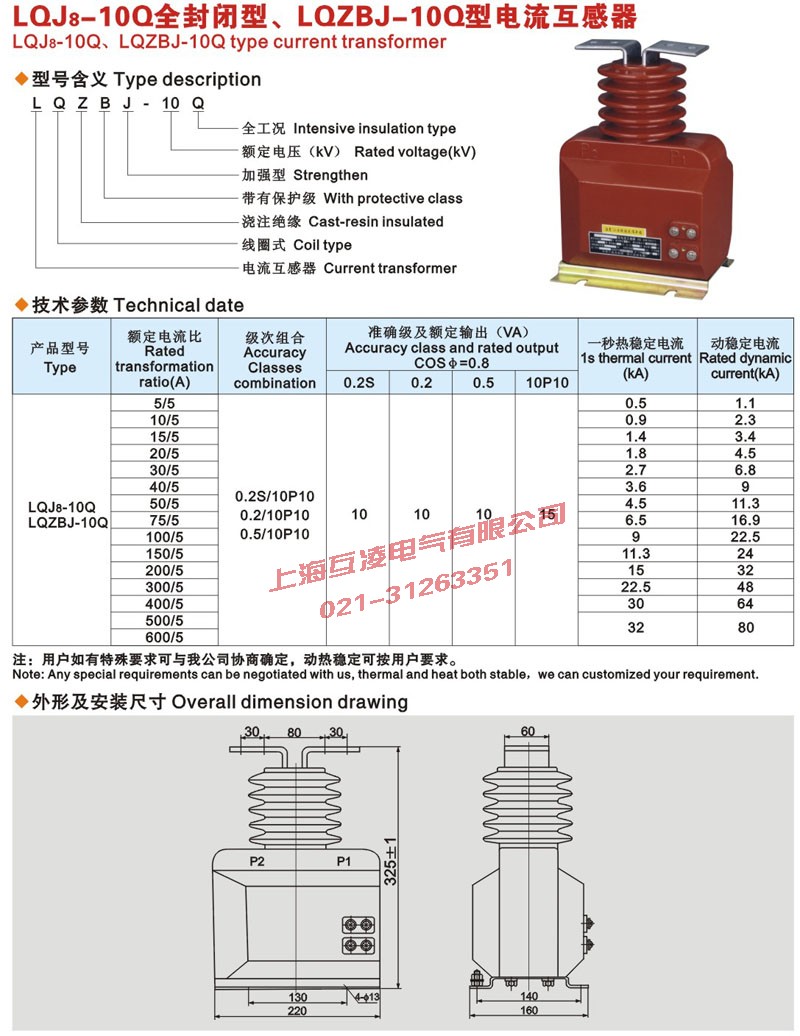

額定負額表

產品型	額定電流比(A)	次級組合	準確級及額定輸出(VA)			一秒熱穩定電流(KA)	動穩定電流(KA)
產品型	額定電流比(A)	次級組合	0.2	0.5	10P10	一秒熱穩定電流(KA)	動穩定電流(KA)
LQJ8-10Q LQZBJ-10	5/5	0.2/10P 0.5/10P10	10	10	15	0.5	1.1
	10/5					1.9	2.2
	15/5					1.4	3.4
	20/5					1.8	4.5
	30/5					2.7	6.8
	40/5					3.6	9
	50/5					4.5	11.3
	75/5					6.8	16.9
	100/5					9	22.5
	150/5					11.3	24
	200/5					15	32
	300/5					22.5	48
	400/5					30	64
	500/5					30	75
	600/5					30	75
	800/5					40	80

額定電壓

電流互感器額定電壓不小于裝設點線路額定電壓。

變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

產品名稱：
LQJ8-10Q電流互感器

型號：
LQJ8-10Q

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
