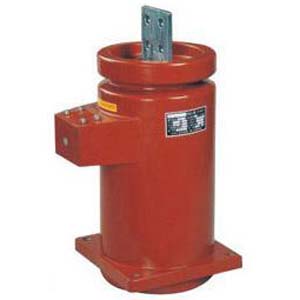

LDJ-10/210-L電流互感器
產品詳情
概述
LDJ-10/210-L,LDJ-10Q/210-L電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。
結構簡介
本系列電流互感器為貫穿式環氧樹脂澆注全封閉結構，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內。
技術參數
1、LDJ-10/210-L,LDJ-10Q/210-L電流互感器額定絕緣水平：12/42/75
2、負荷的功率因數：cosφ=0.8（滯后）
3、額定一次電流為：5A或1A
4、表面爬電距離：大于530MM
5、產品標準：GB1208-2006《電流互感器》
6、儀器保安系數<10
| 額定電 流比(A) | 級次組合 | 額定輸出(VA) | 一秒熱穩定電流(KA) | 動穩定電流(KA) | ||||
| 0.2s | 0.5s | 0.2s | 0.5s | 10P10 | ||||
| 5/5 | 0.2s/10P 0.2/10P 0.5/10P | 10 | 10 | 10 | 10 | 15 | 0.5 | 1.25 |
| 10/5 | 1.0 | 2.5 | ||||||
| 15/5 | 1.5 | 3.75 | ||||||
| 20/5 | 2.0 | 5 | ||||||
| 30/5 | 3.0 | 7.5 | ||||||
| 40/5 | 4.0 | 10 | ||||||
| 50/5 | 7.5 | 18 | ||||||
| 75/5 | 11 | 28 | ||||||
| 100/5 | 15 | 37.5 | ||||||
| 150/5 | 22.5 | 56 | ||||||
| 200/5 | 30 | 75 | ||||||
| 300～400/5 | 63 | 100 | ||||||
| 500～800/5 | 15 | 15 | 20 | |||||
| 1000～1250/5 | 20 | 20 | 25 | 80 | 130 | |||
注意事項
互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量?jī)x表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷； 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。
安裝條件
1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。
2、海拔高度不超過1000M（超過請著明）
3、接地方式：中性點非有效接地系統
4、大氣條件：無嚴重污染
