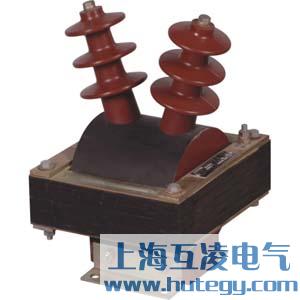

JDZ-3Q電壓互感器
產品詳情
使用環境
1 海拔高度不超過1000 米
2 周圍環境溫度不高于+40℃，不低于-5℃
3 周圍空氣的相對濕度不大于85%(20℃）
4 安裝場所無腐蝕性的氣體
簡介
電壓互感器JDZ-3Q為半封閉，外鐵芯結構，繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕，安裝僅占有限空間所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮一次繞組引出線端子的標志為 A，X ；二次繞組引出線端子的標志為 a。x ，均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。
結構
JDZ-3Q電壓互感器為單相、戶內、干式半封閉產品，使用時單臺或二臺一組，JDZ-3，JDZ-6，JDZ-10 二臺一組時為V/V連接， JDZ-10(Q)、JDZJ-6(Q)、JDZ二臺一組時為 V /V/V連接分別適用于額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。
技術參數
| 型號 | 額定電壓比（V） | 頻率（Hz） | 額定二次輸出 | 最大輸出 | 額定絕緣水平（KV） | |||
| 0.2 | 0.5 | 0.2/0.2 | 0.5/0.5 | |||||
| JDZ-3(Q) | 1000/100 | 50 | / | 30 | 50 | 80 | 200 | 3.6/23/40 |
| 2000/100 | ||||||||
| 3000/100 | ||||||||
1 產品標準：GB12O7-2006《電磁式電壓互感器》
2 產品表面爬電距離：滿足II級污穢等級；
3 負荷的功率因數： COS∮=08（滯后）
4 JDZ-3Q其他技術參數見上表
- 產品名稱：
JDZ-3Q電壓互感器
- 型號：
JDZ-3Q
