產品名稱：AS12/150B/2S電流互感器

型號：AS12-150B-2S

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

　　摘要：

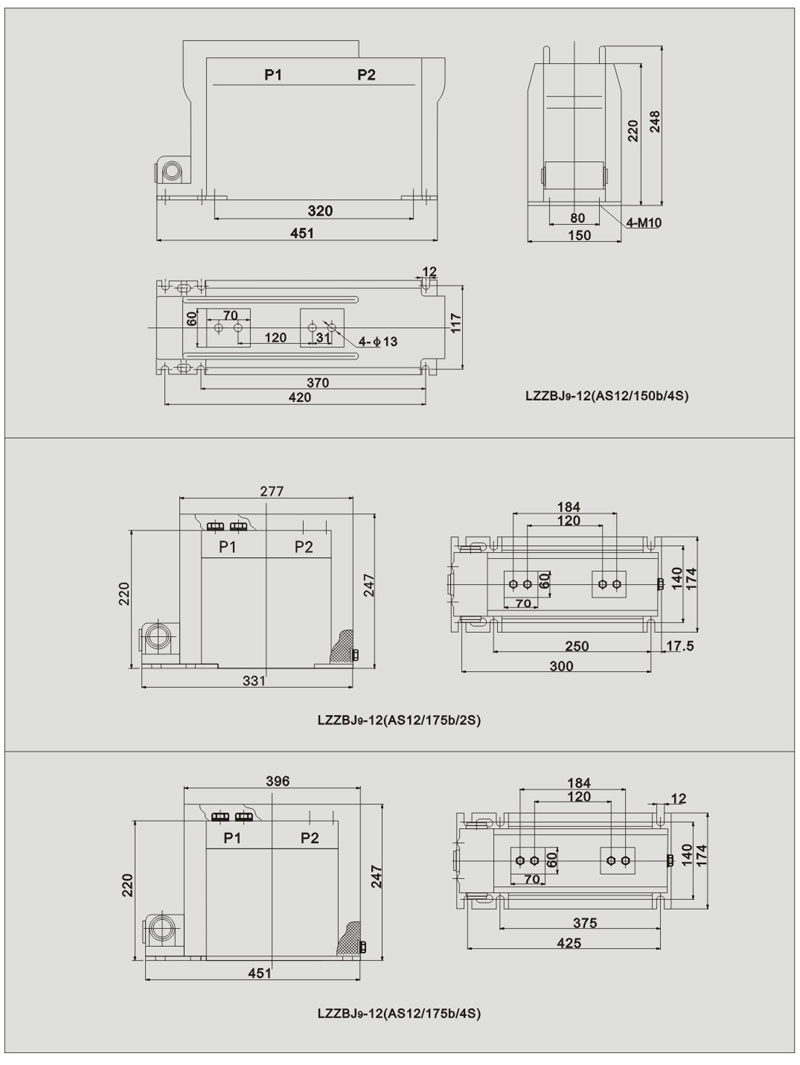

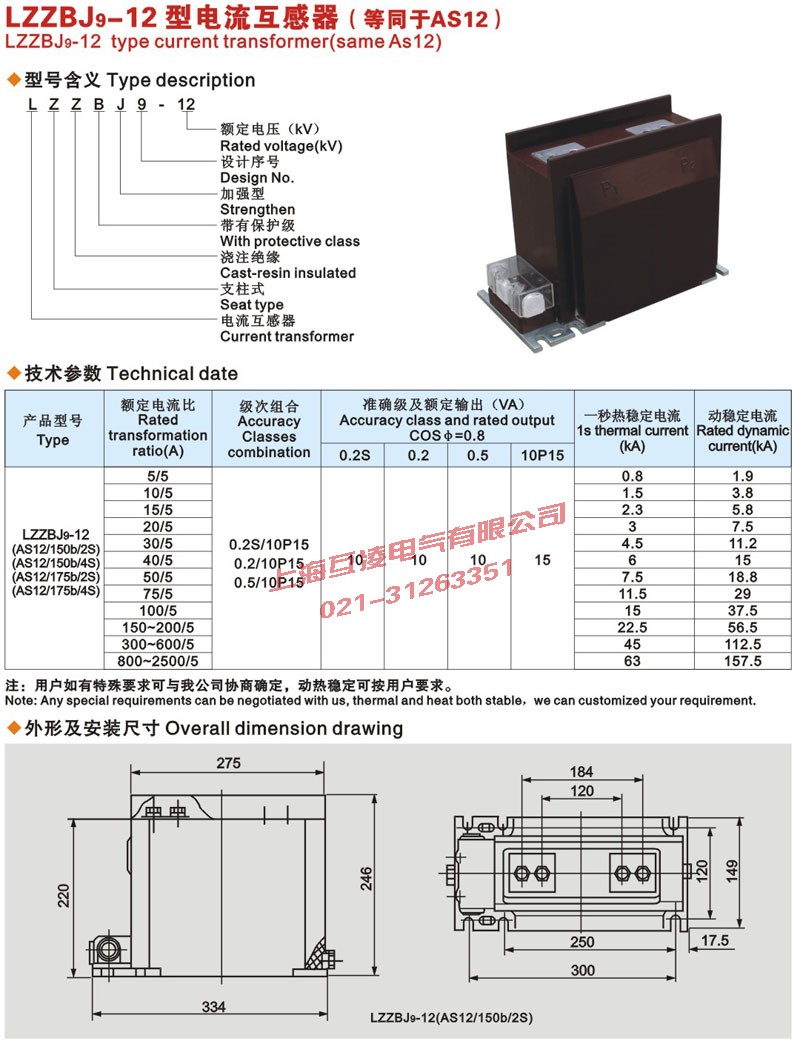

　　主要介紹AS12/150B/2S電流互感器等同于LZZBJ9-12/150B/2S電流互感器的外形尺寸圖，相關參數（電流比，準確級，容量等）

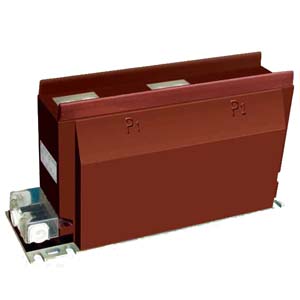

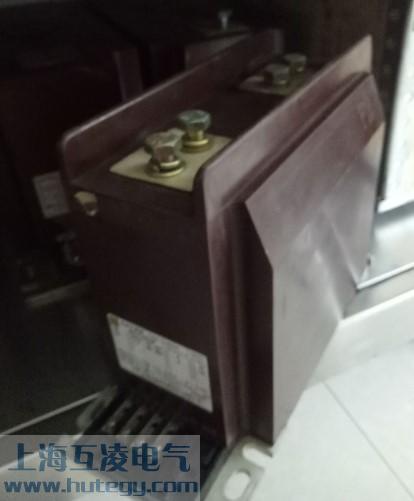

　　實物圖如下：

　　車間視頻如下：

電流互感器視頻：

　　一、簡介

　　為環氧樹脂澆注全封閉支柱式結構，適用于戶內交流額定電壓為10KV及以下，額定頻率為50-60HZ的戶內電力線路及其設備中作電流、電能測量和繼電保護使用。為擴大適用范圍，本型互感器設計三種不同的技術參數以供選擇。另外，根據用戶的需要，本型互感器還可設計為多變比及策略與保護級變化不同等特殊規格

　　二、結構

　　AS12/150B/2S電流互感器為支柱式結構，采用環氧樹脂澆注而成，耐污穢，耐潮濕性能好，也適宜于濕熱地區。本互感器的二次線圈由一個測量級和一個（或兩個）保護級，兩（或三個）繞組所組成。鐵芯采用進口優質冷軋硅鋼片繞制成形，并經嚴格熱處理。二次出線端子處安裝有接線護罩宜于戶內任何方向、位置安裝。護罩正面及兩個側面各有一個孔供二次接線用，安裝可靠。因此在三個方向上均可引出二次接線。并且防護罩具有防竊電功能。

　　三、技術數據

產品型號	額定電流比(A)	級次組合	額定輸出(VA)	保護級		一秒熱穩定電流(KA)	動穩定電流(KA)
產品型號	額定電流比(A)	級次組合	0.2S 0.2 0.5	額定輸出(VA)	準確級及準確限值系數	一秒熱穩定電流(KA)	動穩定電流(KA)
AS12/150b/2S LZZBJ9-12/150B/2S	5/5	0.2S/10P 0.2/10P 0.5/10P	10	15	10P15	0.8	1.9
	10/5					1.5	3.8
	15/5					2.3	5.8
	20/5					3	7.5
	30/5					4.5	11.2
	40/5					6	15
	50/5					7.5	18.8
	75/5					11.5	29
	100/5					15	37.5
	150-200/5					22.5	56.5
	300-600/5					45	112.5
	800-1250/5					63	157.5

　　1、額定絕緣水平：12/42/75kV；

　　2、負荷功率因數：COS&=0.8(滯后)；

　　3、額定二次電流：5A或1A；

　　4、表面爬電距離：260mm，滿足II級污穢等級要求；

　　5、產品標準：GB1208-1997《電流互感器》；

　　6、儀表保安系數：FS≤10；

　　四、校驗方法

　　在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。

　　五、原理

　　電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
