電壓互感器可以替代當放電線圈用嗎？

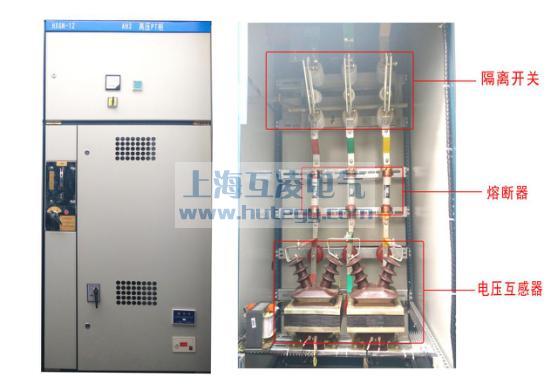

　　電壓互感器的用途

　　　　電壓互感器變換電壓的目的，主要是用來給測量?jī)x表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安

　　放電線圈的用途

　　放電線圈用于電力系統中與高壓并聯電容器連接，使電容器組從電力系統中切除后的剩余電荷迅速泄放。

　　電壓互感器的用途

　　放電線圈要求在規定時間內將電容器電壓降至50V以內，相應提出了產品一次直流阻抗必須達到一定值，而互感器沒有；互感器二次要求帶計量，測量，保護繞組，計量精度要求達到0.2級。而放電線圈沒有；放電線圈二次一般只有一個監控繞組。互感器一次電壓與系統電壓值相等，而放電線圈與電容器電壓相等，兩者額定變比不一樣

　　什么情況下電壓互感器替代放電線圈

　　放電線圈是電容常用的放電元件，有時放電線圈會用放電電壓互感器代替，(<1.7Mvar)電容器組放電用電壓互感器即可，大容量電容器組（≥1.7Mvar）肯定要用放電線圈，否則會引起電壓互感器的燒毀或者爆炸。

　　放電線圈和電壓互感器在用途上、額定電壓上、誤差試驗上、鐵芯及接線方式上都有差異。最大的區別就是在放電線圈試驗時，有一個項目是放電試驗，檢查放電性能和放電能力考核。以滿足電容器5min內5次自動投切的需要。標準要求退出的電容器在5秒鐘之內其端電壓要小于50V。

　　總之，電壓互感器達不到大容量電容器放電的要求。在放電線圈選型時，必須參電容器的容量，兩者相匹配。
